Conector M5 e conjuntos de cabos M5

Conector M5

  O conector M5 possui conector de cabo moldado reto e em ângulo reto macho e fêmea de 3 pinos e 4 pinos e conector de montagem em painel PCB. Esses conectores miniatura M5 de tamanho pequeno são adequados para conexões de sensores pequenos com aplicação em espaço limitado . Ao mesmo tempo, o conector do sensor m5 com travamento por parafuso pode fornecer conexão selada confiável quando acoplado e instalado no painel e pode atingir a classe de proteção IP67 com as funções de à prova de poeira e contra imersão temporária em água e óleo.


Cabo M5

O cabo M5 possui conjuntos de cabos conectores m5 macho e fêmea sobremoldados de 3 pinos / 3 pólos 4 pinos / 4 pólos para aplicações de sensores e atuadores de automação . Esses cabos de sensor m5 de 3 pinos e 4 posições podem ser moldados em ângulo reto de 180 graus e ângulo reto de 90 graus e podem atingir a taxa de impermeabilidade IP67, IP68. O material de moldagem externo é resina TPU e pode suportar temperaturas severas de -25 ℃ mais baixas e temperaturas severas de 80 ℃ mais altas. O material da capa do cabo possui resina PUR e PVC disponível.



Conector Circular M8

O conector M8 é usado principalmente para conectar a placa de controle e sensores externos de dispositivos de automação por cabo. Portanto, existem conectores de painel M8 e conectores de cabo M8 . Os conectores de montagem em painel M8 possuem um conector de solda DIP PCB e um conector de solda de fio (uma extremidade do fio é soldada no terminal do copo de solda do conector e a outra extremidade é soldada no orifício da PCB ou na almofada da PCB). O conector do cabo M8 possui conector de moldagem e conector instalável em campo. fonte de baixa potência e transmissão de sinal para sensores de automação industrial. Tanto o conector de montagem em painel m8 quanto o conector conectável em campo têm ângulo reto e reto, versões blindadas e não blindadas disponíveis de acordo com a direção de instalação necessária e o ambiente eletromagnético. Existem 3 4 5 6 8 pinos, plugue m8 macho e fêmea e receptáculo de soquete disponíveis de acordo com os requisitos correspondentes .

Cabo M8

  O cabo M8 , incluindo cabo de alimentação m8, cabo sensor m8 e cabo Ethernet m8, é usado principalmente para fornecer fonte de energia, sinal e transmissão de dados entre dispositivos de automação industrial e sensores por sistema de rede industrial. O tamanho pequeno é benéfico quando o espaço é escasso. Todos eles possuem classificações IP para proteção contra poeira e água. O cabo é coberto com PUR ou PVC e os plugues vêm em configurações retas ou em ângulo reto. Os conjuntos de cabos moldados M8 estão disponíveis em uma variedade de opções de comprimento, como 0,5m, 1m, 1,5m, 3m, 5m, 7m, 10m, 15m, 20m e 25m. Existem conjuntos de cabos conectores macho/fêmea m8 de 3, 4, 6 ou 8 pinos moldados por configurações de ângulo reto/reto. Eles podem ser conjuntos de cabos m8 de terminação simples ou dupla com versões blindadas e não blindadas, revestimento de PVC ou PUR e podem atingir classificação IP67 contra poeira e à prova d’água. Eles têm uma ampla variedade de aplicações, como comunicações industriais, máquinas industriais, automação industrial, fabricação de automóveis, Better Robotics, luzes LED externas, etc.

Conector M12 e conjuntos de cabos M12



Conectores M12

O conector M12 inclui conectores codificados ABCDKLPSTX. Eles podem ser divididos em conector de moldagem m12, conector de montagem em painel pcb m12, conector montável em campo m12 para atender a várias aplicações diferentes. Ainda existem conectores m12 de 3 pinos, 4 pinos, 5 pinos, 6 pinos, 8 pinos, 12 pinos, 17 pinos, macho e fêmea, reto de 180 graus e ângulo reto de 90 graus. O conector do cabo M12 possui prensa-cabos PG7 (cabo de 4-6 mm) e PG9 (cabo de 6-8 mm) disponíveis. Eles são amplamente utilizados em sensores e atuadores de automação industrial, máquinas, robôs, automóveis, fábricas automáticas, etc.

Conjuntos de cabos M12

O cabo M12 é composto por conectores de moldagem m12 e cabo revestido de PVC/PUR. Portanto, existem opções de chave de código A, código B, código C, código D, código K, código L, código P, código S, código T e código X de moldagem masculina e feminina conector tipo m12 de acordo com as aplicações.

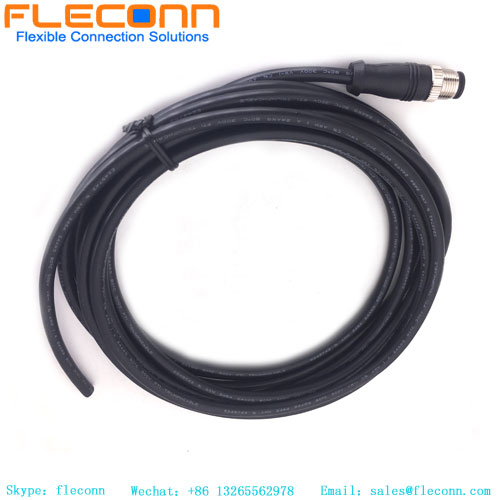

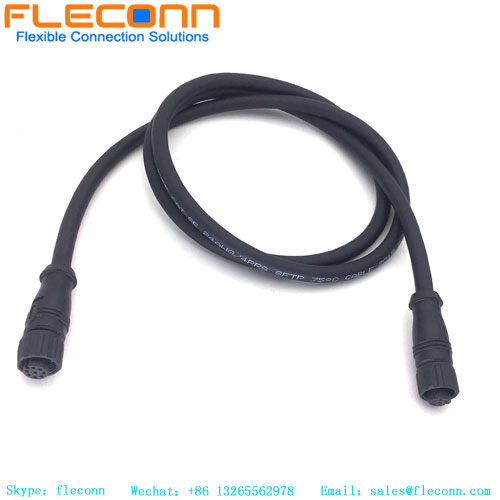

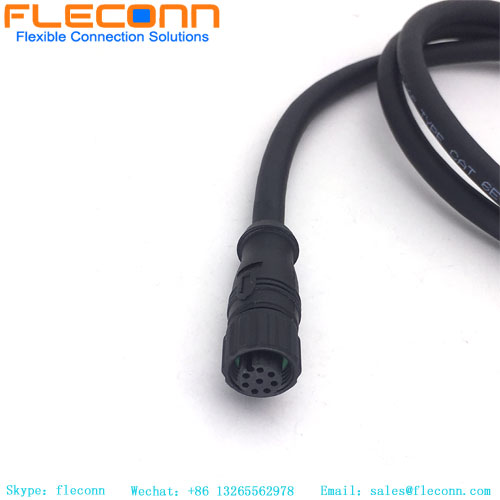

Cabo M12 codificado A com conector macho e fêmea de 3, 4, 5, 6, 8, 12, 17 posições é usado para tecnologia de automação - conexões de plug de sensores e atuadores para DeviceNet, link IO e Profibus.

Cabo M12 codificado B com conector macho e fêmea de 3 4 5 pólos é utilizado para tecnologia de automação - Conexões Fieldbus para Profibus e Interbus.
O cabo M12 codificado D com conector macho e fêmea de 4 pinos é usado para tecnologia de automação - transmissão de dados para Ethernet Industrial, Profinet, Ethernet/IP e EtherCat.

O cabo M12 codificado em X com conector macho e fêmea de 8 pinos é usado para tecnologia de automação - transmissão de dados para Ethernet industrial Cat6A Supper-Speed de 10 Gbps. Tanto o cabo m12 de código d quanto o cabo de código x são geralmente conectados com um conector macho RJ45 na outra extremidade do cabo, que é um cabo Ethernet m12 para rj45 .



O cabo M12 com código K , o cabo M12 com código L , o cabo M12 com código S e o cabo M12 com código T são usados para tecnologia de automação - tensão e fonte de alimentação. Os cabos conectores de alimentação M12 são usados para alimentar motores CA, inversores e chaves de motor com altas tensões por longos períodos de tempo, mas também para aplicações de baixa tensão, como componentes Fieldbus Ethernet e dispositivos de rede.

Conector M16 e conjuntos de cabos M16



Conectores M16

O conector M16 de acordo com DIN EN 61076-2-106, que está disponível como conector tipo moldado, conector de cabo conectável em campo e versões de instalação de flange, atende à classe de proteção IP40 / IP67. Existem 3 contatos, 4 contatos, 5 contatos, 6 contatos, 7 contatos, 8 contatos, 12 contatos, 14 contatos, 19 contatos conectores circulares m16 macho e fêmea disponíveis.

Conjuntos de cabos M16

O cabo M16 possui cabo sensor m16 e cabo de alimentação m16 de acordo com diferentes cenários de aplicação. Eles são projetados para sensores de diâmetro de conexão de 16 MM de automação de fábrica, amplamente utilizados em sensores, robôs, módulos LED externos e outros campos. Os conjuntos de cabos M16 são moldados por conector tipo moldagem m16 métrico circular de 4 pinos, 5 pinos, 6 pinos, 7 pinos, 8 pinos, 12 pinos, 19 pinos ou conector instalável em campo m16, bem como conector de montagem em painel com fios únicos.
