Início > Conector e conjunto de cabos M5 M8 M12 M16 > Conector M12 > Conector de montagem em painel PCB M12 reto

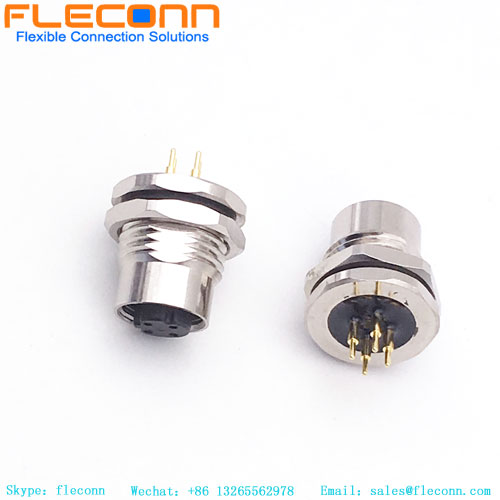

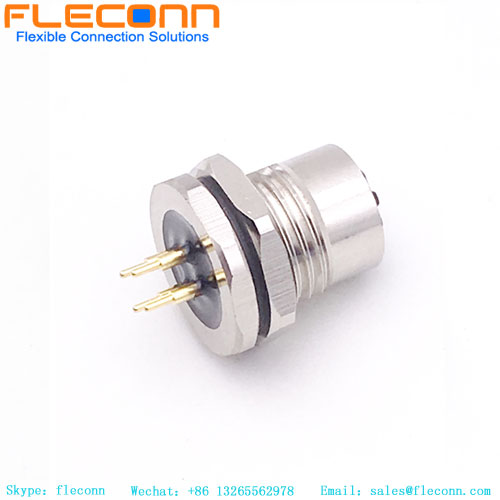

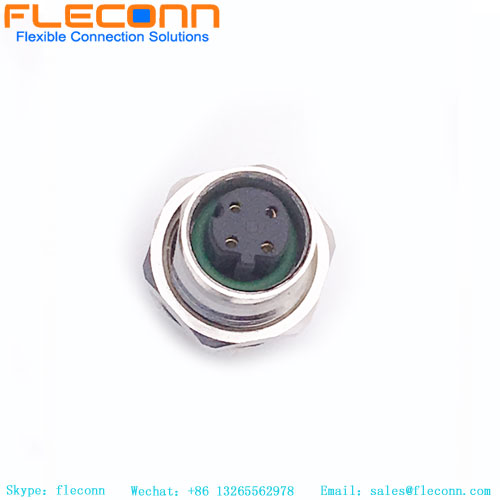

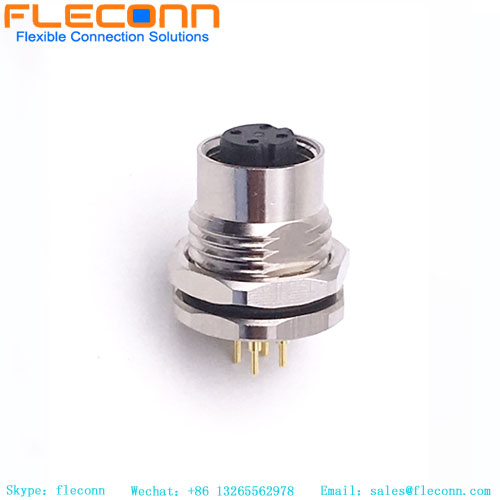

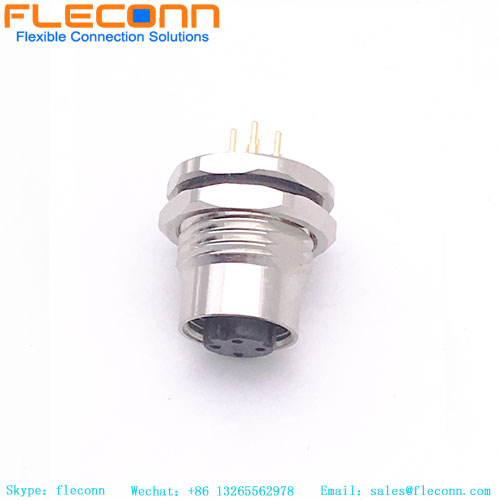

Montagem em painel de 4 pinos do conector M12
Montagem em painel de 4 pinos do conector M12 Montagem em painel de 4 pinos do conector M12 Montagem em painel de 4 pinos do conector M12 Montagem em painel de 4 pinos do conector M12 Montagem em painel de 4 pinos do conector M12

Montagem em painel de 4 pinos do conector M12

Item número.: M12-D-F-PM-ST-04P-04
Série de produtos: Conector de montagem em painel M12 Código do conector: Conector tipo D Gênero: Feminino Grau à prova d'água: IP67 Número do núcleo do conector: 4P Guia do plugue: Reto
Solicitar Cotação
Descrição Análise
Descrição

Conector M12 para montagem em painel de 4 pinos Descrição do produto



Conector M12 para montagem em painel com plugue macho de 3 4 5 6 8 12 17 pinos e soquete fêmea e contatos banhados a ouro disponíveis podem ser fornecidos pela FLECONN. Para determinar a direção da saída do cabo em ângulo do conector correspondente, podemos fornecer conectores de montagem em painel M12 em ângulo reto de 90 graus com 4, 5 e 8 posições no pino de solda de fio e pino de solda DIP PCB. Quando completamente acoplados, os conectores têm classificação IP67 para garantir proteção contra líquidos e poeira.


Parâmetros do produto para montagem em painel do conector M12 de 4 pinos



Série de produtos: Conector de montagem em painel M12 Gênero do conector: Feminino
Código do conector: tipo D Número do núcleo do conector: 4P
Padrão da indústria: IEC61076-2-109 Tipo de conector: Tipo de painel, trava frontal
Guia de plugue: reto Material terminal: Cobre
Grau à prova d'água: IP67 Temperatura aplicável: -20°- +80°
Calibre do fio do adaptador: 22AWG-26AWG Método de conexão: conexão rosqueada
Corrente nominal: 4A Condutor do conector: cobre banhado a ouro
Tensão nominal: 250V Resistência de isolamento: ≥100mΩ
Método de vedação: anel de vedação tipo O Resistência do condutor: ≤5mΩ


Aplicações de montagem em painel do conector M12 de 4 pinos



●Sensores, atuadores, codificadores, motores ●Cortinas de luz com grade industrial
●Controle de processo de automação de fábrica ● Bateria do equipamento, semicondutor
● Equipamento de impressão de etiquetas de embalagens ●Fieldbus: DeviceNet, CANopen, etc.
●Instrumentos e equipamentos industriais ●Eletrônica de navio NMEA 2000, trânsito ferroviário
●Montagem da placa de circuito EMS ●Display LED para exterior, iluminação LED para exterior


Montagem em painel de 4 pinos do conector M12
M12 4 Pin D-Coded Female Panel Connector, Rear Mounting


M12-D Female Panel Mount Connector


M12 4 Pin Connector Panel Mount

M12 Connector 4 Pin Panel Mount

M12 Circular Panel Mount Connector

Outro conector de montagem em painel M12

FLECONN can provide high quality 180 degree straight 3 pin 4 pin 5 pole 6 positions 8 pin male and female a-code b-code c-code d-code l-code k-code s-code t-code x code m12 pcb panel mount connector with PG9 and m16x1.5 front and rear fastening thread.
