Início > Conector e conjunto de cabos M5 M8 M12 M16 > Conector M12 > Conector metálico instalável em campo M12

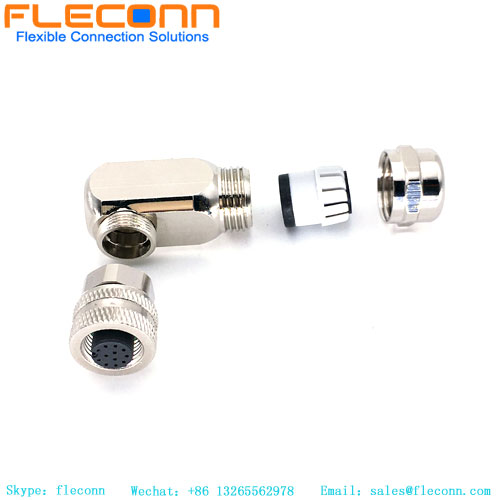

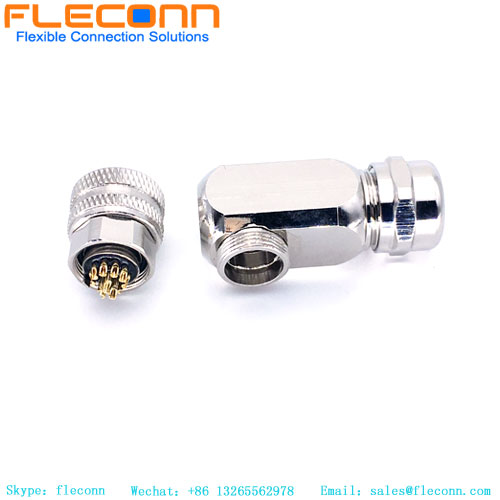

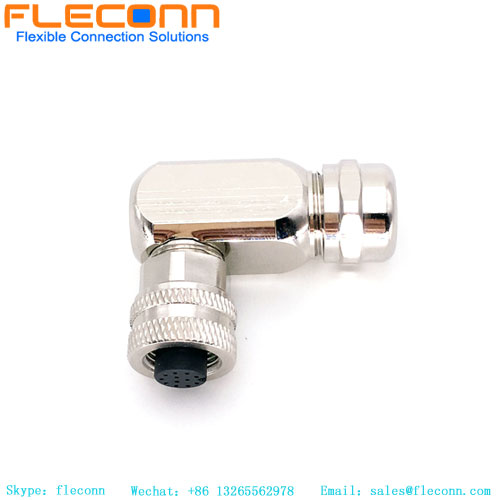

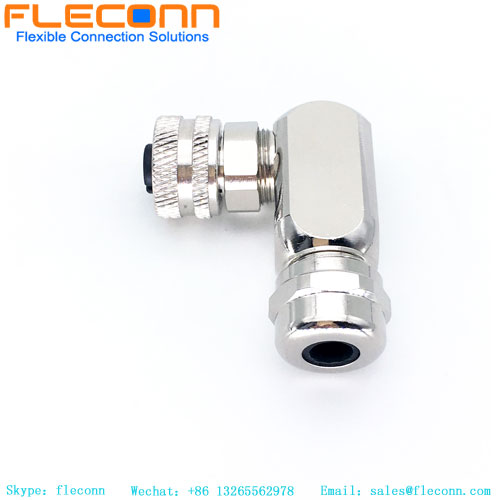

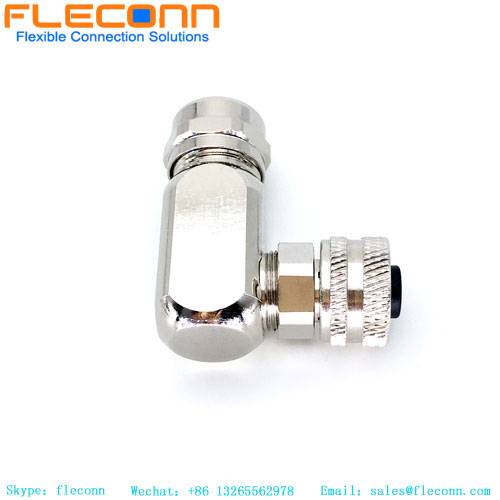

Conector de ângulo reto montado em metal M12
Conector de ângulo reto montado em metal M12 Conector de ângulo reto montado em metal M12 Conector de ângulo reto montado em metal M12 Conector de ângulo reto montado em metal M12 Conector de ângulo reto montado em metal M12

Conector de ângulo reto montado em metal M12

Item número.: M12-A-F-FW-RA-12P-03
Série do produto: Conector M12 Código do conector: Tipo A Gênero do conector: Feminino Grau à prova d'água: IP67 Número do núcleo do conector: 12P Guia do plugue: Ângulo reto
Solicitar Cotação
Descrição Análise
Descrição

Conector fêmea M12 de 12 pólos Descrição do produto



FLECONN, como fornecedor profissional de conectores m12, pode fornecer IP67 / IP68 à prova d'água 3 pinos 4 pinos 5 contatos 6 posições 8 pinos 12 pinos 17 pólos conector m12 macho e fêmea, como conector de sensor codificado A, conector fieldbus codificado B para profibus e conector interbus, codificado C, codificado D para Ethernet industrial, Profinet, Ethernet IP e EtherCat e conector Ethernet industrial robusto de 10 Gbit de alta velocidade e codificado X. Esses conectores m12 são classificados como conectáveis/instaláveis/conectáveis em campo, tipo moldagem, tipo de montagem em painel e são amplamente utilizados em sensores e atuadores de automação, conexão de cabo Ethernet da indústria.


Parâmetros do produto do conector de ângulo reto montado em metal M12



Série de produtos: Conector M12 Gênero do conector: Feminino
Código do conector: um tipo Número do núcleo do conector: 12P
Padrão da indústria: IEC61076-2-101 Tipo de conector: conectável em campo
Guia de plugue: ângulo reto Material terminal: Cobre
Grau à prova d'água: IP67 Temperatura aplicável: -20°- +80°
Calibre do fio do adaptador: 22AWG-26AWG Método de conexão: conexão rosqueada
Corrente nominal: 4A Condutor do conector: cobre banhado a ouro
Tensão nominal: 250V Resistência de isolamento: ≥100mΩ
Método de vedação: anel de vedação tipo O Resistência do condutor: ≤5mΩ


Pinagem do conector de ângulo reto montado em metal M12



●Sensores, atuadores, codificadores, motores ●Cortinas de luz com grade industrial
●Controle de processo de automação de fábrica ● Bateria do equipamento, semicondutor
● Equipamento de impressão de etiquetas de embalagens ●Fieldbus: DeviceNet, CANopen, etc.
●Instrumentos e equipamentos industriais ●Eletrônica de navio NMEA 2000, trânsito ferroviário
●Montagem da placa de circuito EMS ●Display LED para exterior, iluminação LED para exterior


Conector de ângulo reto montado em metal M12
M12 A-Coded 12 Pin Female Right Angle Connector Pinout


M12 Right Angle Connector

M12 12 Pole Female Connector

M12 Metal Assembled Right Angle Connector

M12 Metal Assembled Connector

Outro conector M12

FLECONN can manufacture A-Coded B-Coded C-coded D-Coded K-Coded L-Coded S-coded T-coded X-Coded 3 pole 4 pin 5 pin 6 way 8 contacts 12 positions 17 pins male and female m12 connectors for industry automation, sensor and actuator systems, DeviceNet, Profibus, Interbus, Industrial Ethernet, Machine Vision Camera, Industrial Camera, Profinet, Ethernet/IP and EtherCat, Motor, Frequency-convertors. These m12 connectors have molding type, field wireable/field installable/field mountable type, pcb panel mount type, wire solder-cup terminal panel mount type. There are straight, right angle, T-shape and Y-shape connector available. These M12 male and female connector can reach IP67 IP68 waterproof rating.
