Início > Conector e conjunto de cabos M5 M8 M12 M16 > Conector M12 > Conector de montagem em painel PCB M12 reto

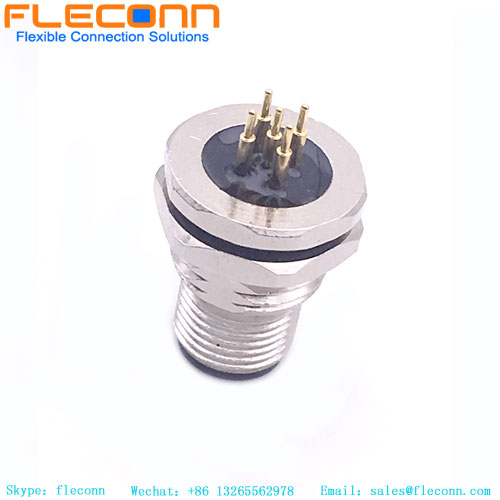

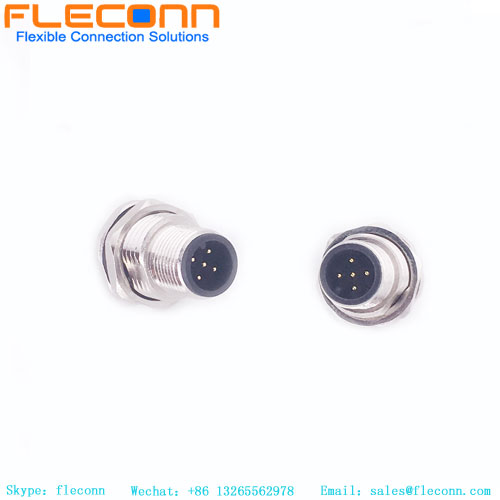

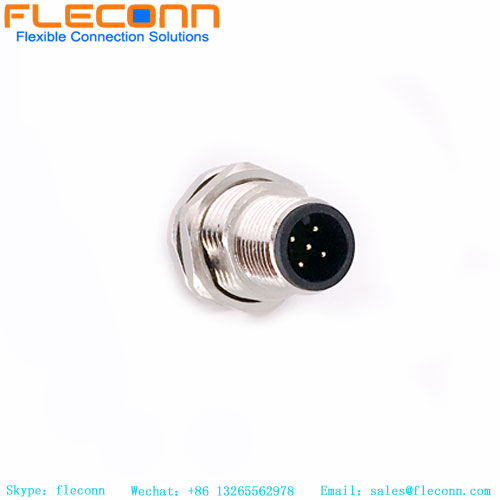

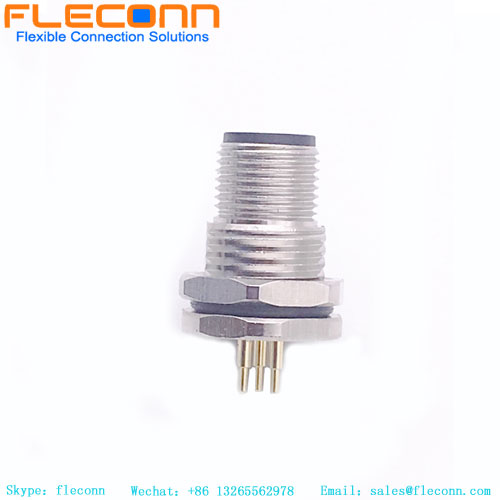

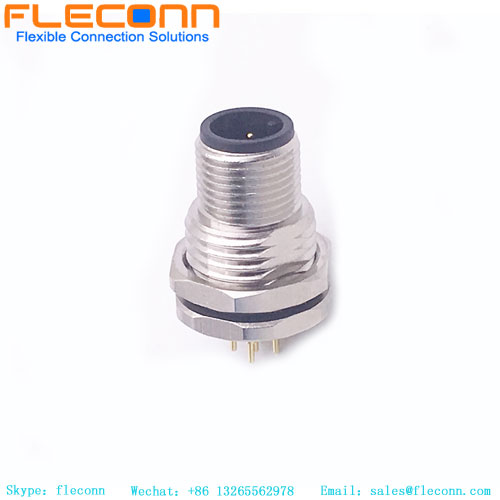

Conector de montagem em painel PCB M12
Conector de montagem em painel PCB M12 Conector de montagem em painel PCB M12 Conector de montagem em painel PCB M12 Conector de montagem em painel PCB M12 Conector de montagem em painel PCB M12

Conector de montagem em painel PCB M12

Item número.: M12-A-M-PM-ST-05P-04
Série de produtos: Conector de montagem em painel M12 Código do conector: Conector tipo A Gênero: Masculino Grau à prova d'água: IP67 Número do núcleo do conector: 5P Guia do plugue: Reto
Solicitar Cotação
Descrição Análise
Descrição

Conector de montagem em painel PCB M12 Descrição do produto



Conector M12 para montagem em painel com plugue macho de 3 4 5 6 8 12 17 pinos e soquete fêmea e contatos banhados a ouro disponíveis podem ser fornecidos pela FLECONN. Para determinar a direção da saída do cabo em ângulo do conector correspondente, podemos fornecer conectores de montagem em painel M12 em ângulo reto de 90 graus com 4, 5 e 8 posições no pino de solda de fio e pino de solda DIP PCB. Quando completamente acoplados, os conectores têm classificação IP67 para garantir proteção contra líquidos e poeira.


Parâmetros do produto do conector de montagem em painel PCB M12



Série de produtos: Conector de montagem em painel M12 Gênero do conector: Masculino
Código do conector: um tipo Número do núcleo do conector: 4P
Padrão da indústria: IEC61076-2-109 Tipo de conector: Tipo de painel, trava frontal
Guia de plugue: reto Material terminal: Cobre
Grau à prova d'água: IP67 Temperatura aplicável: -20°- +80°
Calibre do fio do adaptador: 22AWG-26AWG Método de conexão: conexão rosqueada
Corrente nominal: 4A Condutor do conector: cobre banhado a ouro
Tensão nominal: 250V Resistência de isolamento: ≥100mΩ
Método de vedação: anel de vedação tipo O Resistência do condutor: ≤5mΩ


Aplicações do conector de montagem em painel PCB M12



●Sensores, atuadores, codificadores, motores ●Cortinas de luz com grade industrial
●Controle de processo de automação de fábrica ● Bateria do equipamento, semicondutor
● Equipamento de impressão de etiquetas de embalagens ●Fieldbus: DeviceNet, CANopen, etc.
●Instrumentos e equipamentos industriais ●Eletrônica de navio NMEA 2000, trânsito ferroviário
●Montagem da placa de circuito EMS ●Display LED para exterior, iluminação LED para exterior


Conector de montagem em painel PCB M12
M12 5 Pin A-Coded Male PCB Panel Connector, Rear Mounting Connector


M12 5 Pin Panel Mount Connector


M12 A-Coded Male Panel Mount Connector

M12 5 Pin PCB Panel Connector

M12 PCB Panel Mount Connector

Outro conector de montagem em painel M12

FLECONN can provide high quality 180 degree straight 3 pin 4 pin 5 pole 6 positions 8 pin male and female a-code b-code c-code d-code l-code k-code s-code t-code x code m12 pcb panel mount connector with PG9 and m16x1.5 front and rear fastening thread.
