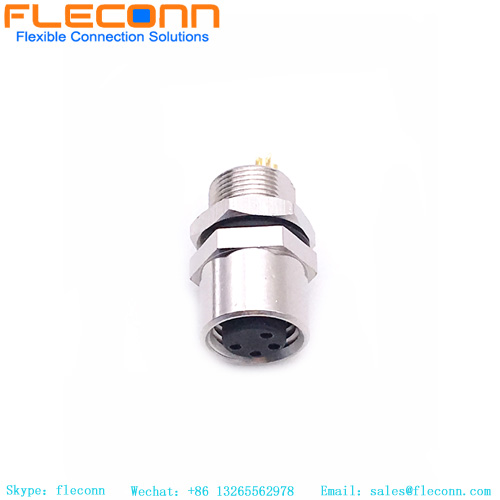

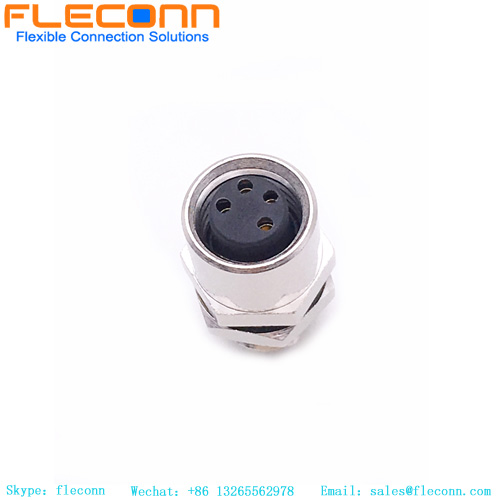

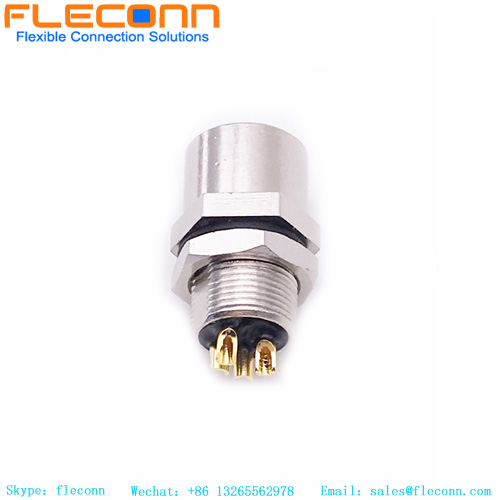

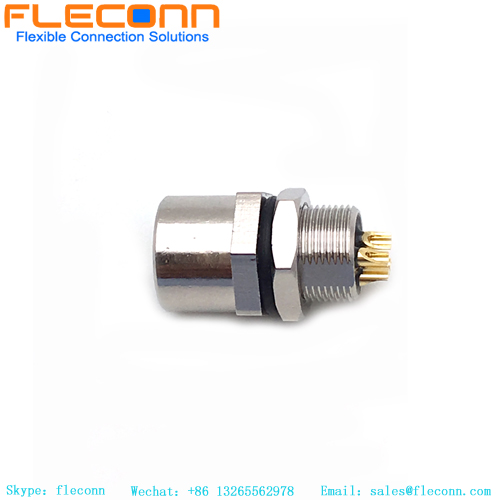

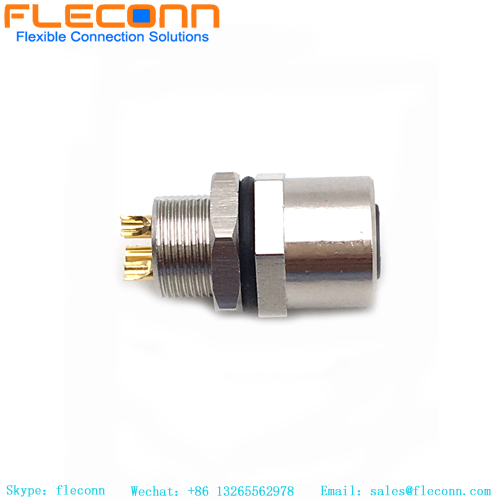

Conector de fixação frontal com código A M8 de 4 pinos
Conector de fixação frontal com código A M8 de 4 pinos Conector de fixação frontal com código A M8 de 4 pinos Conector de fixação frontal com código A M8 de 4 pinos Conector de fixação frontal com código A M8 de 4 pinos Conector de fixação frontal com código A M8 de 4 pinos

Conector de fixação frontal com código A M8 de 4 pinos

Item número.: 00504
Série de produtos: Conector de montagem em painel M8 com terminais de copo de solda Calibre do fio: 22-28AWG Sexo do conector: Masculino e famale Grau à prova d'água: IP67 Número do núcleo do conector: Guia de plugue de 4 pinos: Ângulo reto
Solicitar Cotação
Descrição Análise
Descrição

Descrição do conector de montagem em painel M8 de 4 pinos



Produto de conector de cabo moldado M8 (plug), as peças do conector e o cabo foram moldados por injeção juntos antes de saírem da fábrica. Nosso material de fio comum é o cabo de material de revestimento externo de PUR ou PVC, e o fio do núcleo interno é necessário de acordo com a aplicação do terminal do produto. Geralmente usamos PVC, SR-PVC, PP, PE e outros materiais para seleção. Os conectores finais da placa M8 (soquetes) correspondentes incluem o tipo de soldagem de fio eletrônico e o tipo de pino da placa PCB. O tipo de soldagem final da placa M8 pode ser soldado com fio eletrônico e pacote de envasamento de resina de acordo com os requisitos de reserva do cliente.

Parâmetros do produto do conector de montagem em painel traseiro fêmea M8 4 Pos



Série de produtos: Cabo conector M8 Gênero do conector: Masculino e feminino
Padrão da indústria: IEC 61076-2-104 Número do núcleo do conector: 4P
Guia de plugue: ângulo reto Material terminal: Cobre
Grau à prova d'água: IP67 Método de fiação: fio de soldagem
Calibre do fio: 20-28AWG Método de conexão: conexão rosqueada
Núcleo de borracha do conector: PA66 Material de injeção: TPU
Corrente nominal: 4A Condutor do conector: cobre banhado a ouro
Tensão nominal: 30V Resistência de isolamento: ≥100mΩ
Método de vedação: anel de vedação tipo O Resistência do condutor: ≤5mΩ
Temperatura aplicável: -20°- +80°
Cobertura de fio: PVC/PUR


Conector de montagem em painel codificado M8 A

M8 4 Pin A-coded Front Fastened Connector


M8 4 Pin Panel Mount Connetor


M8 4 Pos Female Rear Panel Mount Connector


M8 A-Coded Panel Mount Connector


Outro conector de montagem em painel M8

M8 connector is classified as m8 field wireable cable connector, m8 molded cable connector, m8 pcb connector, m8 panel mount connector with wire solder cup terminals
